泰興減速機：法蘭標準分類體系

發布時間：2018-08-28 21:45:00 點擊：

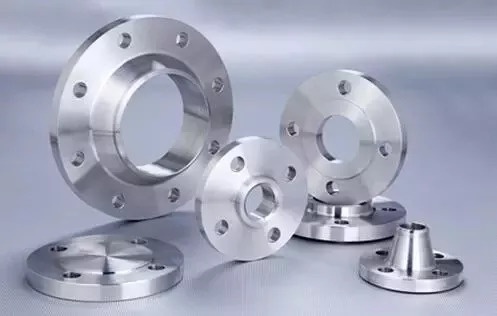

    泰興減速機：法蘭是管道中起連接作用的重要部分，種類多，標準繁雜。搞清楚法蘭的不同標準尤為重要！今天就來好好理一下這里面的知識點！


    泰興減速機,減速機,泰興減速機廠,江蘇泰強減速機有限公司


    主要起連接作用，因此，法蘭的主要特性就是連接方式及密封形式，主導影響參數是管道壓力（介質不同影響材質選定），一般地講：


    • 低壓系統（PN<2.5MPA）采用平焊或板式法蘭；

    • 普通突面(RF)密封， 中壓系統 (2.5-64MPA)采用對焊法蘭；

    • RF或凹凸面(FM/M)密封，高壓系統(10.0MPA以上)，通常采用對焊法蘭，梯型槽(RJ)密封；

    • 在低壓不銹鋼系統中，有時為節約成本及檢修方便，還采用松套法蘭或活套環法蘭。


    法蘭標準分類


    目前，法蘭標準比較多，國內有GB（國家標準），JB（機械部標準），HG（化工部標準）等，國外有ANSI（美標），JIS（日標），DIN（德標）等。


    但目前使用較多的標準分為兩大類別：


    • 以DIN標準為主的歐洲體系（包括DIN，GB，JB，HG20592）；

    • 以ANSI標準為主的美洲體系（包括 ANSI，GB，HG20615）。


    此二大類法蘭可通過表示法蘭壓力等級的標識來區分。（JIS標準為另一類體系的標準，不屬此二類）


    1歐洲法蘭體系


    歐洲法蘭體系：德國DIN（包括蘇聯）


    • 公稱壓力：0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32.0, 40.0, Mpa ；

    • 公算通徑：15~600mm ；

    • 法蘭的結構型式：平焊板式、平焊環松套式、卷邊松套式、對焊卷邊松套式、對焊環松套式、對焊式、帶頸螺紋連接式、整體式及法蘭蓋 ；

    • 法蘭密封面有：平面、凹面、凹凸面、榫槽面、橡膠環連接面、透鏡面及膜片焊接面 ；

    • 蘇聯于1980年發布的OCT管法蘭同錄標準與德國DIN標準相似。


    2美洲法蘭體系


    美洲法蘭體系：美國ANSI B16.5《鋼制管法蘭及法蘭管件》


    • 公稱壓力：150psi（2.0Mpa），300psi（5.0Mpa），400psi（6.8Mpa），600psi（10.0Mpa），900psi（15.0Mpa），1500psi（25.0Mpa），2500psi（42.0Mpa）；

    • 公算通徑：6~4000mm ；

    • 法蘭的結構型式：條焊、承插焊、螺紋連接、松套、對焊及法蘭蓋；

    • 法蘭密封面：凹面、凹凸面、榫槽面、金屬環連接面。


    3JIS（日標）管法蘭


    JIS管法蘭：在石油化工裝置中一般僅用于公用工程，在國際上影響較小，在國際上沒有形成獨立體系。


    GB（國標）體系


    我國鋼制管法蘭國家標準體系GB 。


    1、 公稱壓力：0.25Mpa~42.0Mpa

    • 系列1：PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42（主系列）

    • 系列2：PN0.25, PN0.6, PN2.5, PN4.0


    其中PN0.25，PN0.6，PN1.0，PN1.6，PN2.5，PN4.0共6個等級的法蘭尺寸系屬于以德國法蘭為代表的歐洲法蘭體系，其余為美國法蘭為代表的美洲法蘭體系。


    在GB標準中，從屬于歐洲法蘭體系的公稱壓力級最大的為4Mpa，從屬于美洲法蘭體系的公稱壓力級最大為42Mpa。


    2、公稱通徑：10mm~4000mm


    3、 法蘭的結構形式：

    ① 整體法蘭


    ② 單元法蘭


    • 螺紋法蘭 ；

    • 焊接法蘭、對焊法蘭 ；

    • 帶頸平焊法蘭、帶頸承插焊法蘭、板式平焊法蘭 ：松套法蘭 、對焊環松套帶頸法蘭、對焊環松套板式法蘭、平焊環松套板式法蘭、板式翻過松套法蘭 ；

    • 法蘭蓋（盲孔法蘭） 。


    4、法蘭密封面：平面、凹面、凹凸面、榫槽面、環連接面


    儀表管法蘭標準體系


    1、 DIN標準


    • 常用壓力等級：

    PN6，PN10，PN16，PN25，PN40，PN64，PN100，PN160，PN250


    • 法蘭密封面：

    raised face DIN2526C 突面法蘭

    grooued acc. DIN2512N 榫槽面


    2、 ANSI標準


    • 常用壓力等級：CL150，CL300，CL600，CL900，CL1500

    • 法蘭密封面：ANSI B 16.5 RF flanges 突面法蘭


    3、 JIS標準：不常用

    • 常用壓力等級：10K，20K
